AmtechData commercialise depuis plus de 25 ans des pots vibrants, des systèmes de vibration et des moyens d’essais et de mesures vibratoires et acoustiques pour les entreprises et les laboratoires industriels publics ou privés.

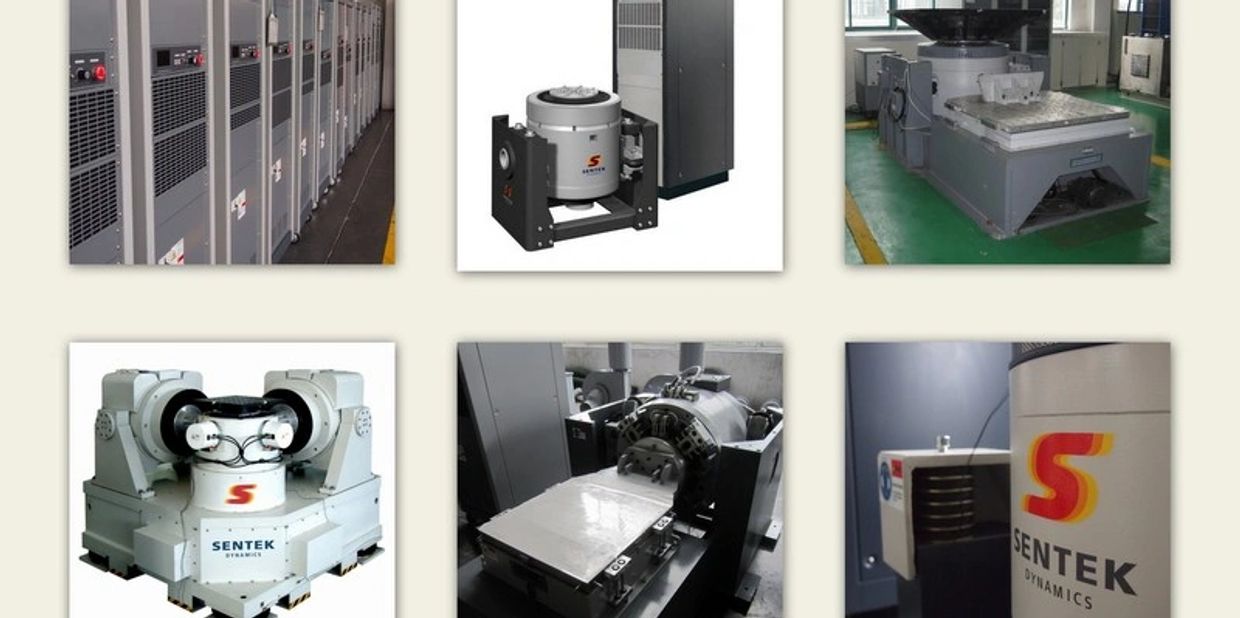

· Pots vibrants, vibrateurs électrodynamiques Sentek Dynamix de 20 N à 400 kN pour essais de vibrations mécaniques.
Autres fournitures :
- Systèmes de pilotage de vibrateurs
- Accéléromètrie
- Cabines et Salles insonorisées
Autres prestations de services :
· Conseil en équipements d’essais de vibration
· Rédaction de cahier des charges
Notre Marché :
Nous touchons tous les domaines professionnels :
Aéronautique, Espace, Automobile, Equipements, Batiment, Transports, Ferroviaire, Télécoms, Informatique, Agro-alimentaire, Laboratoires d’essais, Centres de Recherche, Universités et Ecoles, etc
L'achat d'un pot vibrant peut sembler une tâche ardue.
En général, vous cherchez à sélectionner un pot vibrant mécaniquement capable d'exécuter tous les différents tests que vous prévoyez d'effectuer sur tous les différents matériels de test que vous devez qualifier.
De plus, ce pot vibrant doit être contrôlé par un contrôleur de vibration avec une plage dynamique suffisante pour assurer un contrôle fiable et répétable de chaque test avec un nombre de voies de mesure suffisants pour fournir une compréhension complète de votre matériel testé. Le contrôleur doit disposer de tous les profils de test nécessaires pour couvrir chaque type de test prévu et prévoir une extension future des tests.
Pour sélectionner un pot vibrant approprié permettant d’exécuter un test particulier sur un échantillon particulier implique trois étapes distinctes:
1. Déterminez la gamme de fréquences du test et les niveaux des signaux d’essais (accélération, vitesse et déplacement) à partir des spécifications de test. Selon le type de test (Sinus, Aléatoire ou Chocs par exemple), vous effectuerez différents calculs pour y parvenir.
2. A partir des spécifications du fabricant, déterminez la masse du matériel à tester (DUT) et les dimensions de la surface de montage nécessaires pour fixer le DUT sur le pot vibrant avec son centre de gravité (CG) au-dessus du centre de la bobine mobile. Cela peut nécessiter l'utilisation d'une tête d’expansion (pour essais verticaux) et d’une table horizontale de dimensions adaptées.
Déterminez la masse de ce matériel supplémentaire, y compris toutes les fixations de montage.
3. Regardez les spécifications du pot vibrant recherché. Vérifiez que la masse du DUT et des accessoires de montage est inférieure à la charge utile statique maximale nominale de l’agitateur. Vérifiez que le DUT (ou son matériel de montage) peut être boulonné à la bobine mobile ou à la tête d’expansion du pot vibrant. Ajoutez la masse effective de la bobine mobile et de la tête d’expansion à la masse du DUT et à la masse de tous les dispositifs de montage et fixations et de tous les accéléromètres montés sur le DUT :
Le résultat correspond à la masse mobile totale qui doit être déplacée par le pot vibrant pendant le test.
Multipliez la masse mobile totale par l'accélération déterminée à la première étape pour calculer la force requise.
Vérifiez que la plage de fréquences de test, la force, l'accélération de crête, la vitesse de crête et le déplacement de crête requis par le test et le DUT sont tous inférieurs aux performances correspondantes du pot vibrant sélectionné, en gardant prudemment une réserve de puissance non utilisée de 15 à 20% pour limiter la fatigue et l’usure prématurée du poot vibrant.
Si le résultat est bon, le vibrateur sélectionné est acceptable. Sinon, un vibrateur plus puissant est nécessaire.
